Korrugeret rustfrit stålrør eller kobberrør til gasledninger
Korrugeret rustfri stålrør til gasrør giver generelt hurtigere installation og bedre fleksibilitet omkring forhindringer sammenlignet med stive kobberrør, mens kobberrør forbliver et velkendt valg værdsat for sin lange installationshistorie og enkle samlingsmetoder. Ingen af materialerne er universelt bedre, og det rigtige valg afhænger i høj grad af bygningens layout, føringens kompleksitet, og hvordan gasrørsystemet skal bevæge sig gennem vægge, gulve og trange rum.
Begge materialer tjener det samme grundlæggende formål, og transporterer gas sikkert fra et forsyningssted til apparater, men de griber opgaven meget forskelligt an. Bølgeformede rør bøjer med hånden rundt om rammeelementer og hjørner, mens kobberrør er afhængig af afskårne længder, der er sat sammen i faste vinkler ved hjælp af dedikerede Fittings til gasrør .
Hvad korrugerede rustfrit stålrør er lavet af

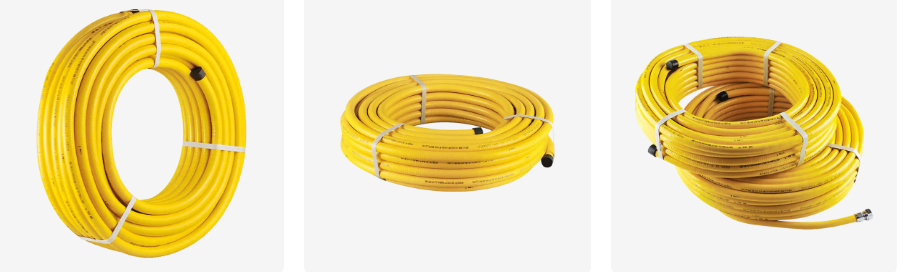

Korrugerede rustfrit stålrør, ofte forkortet til CSST, er et fleksibelt metalrør, der er dannet med et riflet, bølgelignende vægmønster i stedet for en glat overflade. Denne korrugerede væg er det, der giver slangen dens fleksibilitet, så den kan bøjes gentagne gange uden at knække eller svække den måde et glatvægget rør ville under samme belastning.
Typiske konstruktionslag
- Korrugeret kernerør i rustfrit stål, der bærer gasstrømmen
- Beskyttende ydre jakke, ofte gul, beskytter kernen mod slid
- Endefittings krympet eller mekanisk forbundet til rørenderne
- Forbindelse eller jordforbindelse indbygget i monteringsforbindelsespunkterne
Til sammenligning er kobberrør et stift rør med glat væg, der kræver afskæring til nøjagtig længde og sammenføjning med loddede, loddede eller udstrakte forbindelser ved hver retningsændring, hvilket naturligvis øger antallet af samlinger i en typisk kørsel sammenlignet med fleksible rør.
Side om side sammenligning af kerneegenskaber
Tabellen nedenfor viser de to materialer på tværs af de egenskaber, der betyder mest, når du planlægger en gasrørinstallation.
| Ejendom | Korrugerede rustfri stålrør | Kobberrør |
|---|---|---|
| Fleksibilitet | Høj, bøjer med hånden rundt om forhindringer | Stiv, kræver beslag til retningsændringer |
| Fællesoptælling pr. løb | Færre samlinger på tværs af lange løb | Flere led ved hvert bøjningspunkt |
| Korrosionsbestandighed | Stærk, rustfri stålkonstruktion | God, dog påvirket af visse jord- eller vandforhold |
| Installationsmetode | Mekanisk krympe- eller kompressionsfittings | Lodning, lodning eller flare fittings |
| Rute gennem indramning | Enkel, træs nemt gennem borede huller | Kræver præcis måling og skæring |
Installationstidsforskelle på tværs af typiske kørsler
Fleksibilitet omsættes direkte til installationshastighed, da færre samlinger betyder færre tilslutningspunkter til forberedelse og test. Søjlediagrammet nedenfor afspejler et generelt mønster i relativ installationstid på tværs af almindelige kørselslængder.
Lange løb med flere retningsændringer har en tendens til at vise det største tidsgab mellem de to materialer, da hver bøjning i et kobberløb tilføjer en fitting, et snit og en samling, der skal kontrolleres, mens et korrugeret løb blot bøjer rundt om den samme forhindring.
Holdbarhedsfaktorer over en flerårig serviceperiode
Langsigtet ydeevne afhænger af, hvordan hvert materiale reagerer på vibrationer, mindre jordbevægelser og gentagne temperaturcyklusser. Søjlediagrammet nedenfor skitserer et generelt holdbarhedsmønster på tværs af disse stressfaktorer.
Den fleksible vægstruktur af korrugerede rør har en tendens til at absorbere mindre bevægelser og vibrationer lettere end et stift rørløb, hvilket er en af grundene til, at CSST er blevet et almindeligt valg for korrugerede rustfri stålrør til naturgasinstallationer i områder med mere bygningsbevægelse eller seismisk aktivitet.
Samlet præstationssammenligning på tværs af nøglefaktorer
At samle flere faktorer i en enkelt visning hjælper med at afklare, hvor hvert materiale har tendens til at føre hen. Radardiagrammet nedenfor sammenligner korrugerede rustfrit stålrør med kobberrør på tværs af fem almindeligt afvejede faktorer.
Bølgeformede rør fører generelt til installationshastighed, fleksibilitet og vibrationstolerance, mens kobberrør har en langvarig position med hensyn til enkel samling for installatører, der er mere fortrolige med traditionelle loddede forbindelser.
Fittings, der bruges med korrugerede rør og kobberrør
Gasrørsfittings adskiller sig væsentligt mellem de to systemer. Korrugerede rør forbindes typisk gennem mekaniske fittings, der krymper eller komprimerer rundt om rørenden, hvilket skaber en tætning uden varme eller flamme. Kobberrør er afhængige af loddede samlinger, loddede forbindelser eller flare fittings, der hver kræver omhyggelig overfladeforberedelse og præcis teknik.
Almindelige monteringstyper efter materiale
- Crimpfittings, almindeligt på korrugerede rørendeforbindelser
- Kompressionsfittings, bruges på både rør- og rørovergange
- Flare fittings, almindelige hvor kobberrør møder apparatforbindelser
- Loddede eller loddede samlinger, brugt langs stive kobberrørstrækninger
- Overgangsfittings, sammenføjning af rør eller rør til forskellige materialetyper
Valg af fitting skal matche både rør- eller rørspecifikationen og den tilsigtede brugstilstand, da en fitting, der er dimensioneret korrekt til én diameter, ikke vil tætne pålideligt på en uoverensstemmende rør- eller rørstørrelse.
Overvejelser om dimensionering og ruteføring for hvert materiale
Valg af diameter afhænger af behovet for gasflow, apparatets belastning og den samlede kørelængde. Korrugerede rør af rustfrit stål er almindeligt tilgængelige på tværs af en række nominelle størrelser, der er velegnede til bolig- og lette kommercielle gasrør, mens dimensionering af kobberrør følger en lignende efterspørgselsbaseret tilgang med standard nominelle rørstørrelser.
Ruteadfærd er der, hvor de to materialer divergerer mest. En korrugeret bane kan passere gennem flere rammeelementer ved hjælp af en kontinuerlig længde med langt færre stop, hvilket forenkler planlægningen af fleksible rør i rustfrit stål til både HVAC og generelle gasforsyningsprojekter. Kobberrørsføring har normalt gavn af at planlægge bøjningspunkter på forhånd, da hver retningsændring bliver et fast monteringssted, når det er installeret.
Hvor hvert materiale er almindeligt anvendt
Begge materialer optræder på tværs af bolig- og lette kommercielle gasrør, selvom brugsmønstre har en tendens til at følge bygningstype og ledningskompleksitet.
- Bølgeformede rør til indvendig gasdistribution i indrammet boligbyggeri
- Bølgeformede rør til CSST til propansystemer i supplerende brændstofopsætninger
- Kobberrør til udsatte strækninger, hvor et stift færdigt udseende foretrækkes
- Kobberrør til kortere løb med minimale retningsændringer
- Bølgeformede rør til renoveringsprojekter, hvor adgangen til rammen er begrænset
Projekthold, der indkøber gennem en etableret leverandør af bølgepapgasrør, vælger ofte rør specifikt til renoveringsarbejde, da gevindskæring af fleksible rør gennem eksisterende vægge undgår den nedrivning, som et stivt kobberløb typisk ville kræve.
Om Zhejiang Zhenlong Energy Equipment Technology
Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. er engageret i forskning, udvikling, fremstilling og forarbejdning af energiudstyr, der arbejder på tværs af metalslanger, naturgasrørledninger, VVS-armaturer, sanitetsartikler, ventiler, plastprodukter og hardware. Virksomheden er beliggende i Yuyao, Ningbo, Zhejiang, der dækker et område på 40 hektar med en fabriksbygning, der spænder over 30.000 kvadratmeter .
Produktionsevne inkluderer 30 produktionslinjer til svejsning og formning sammen med uafbrudte fastsmeltende brintovnslinjer og materialetestudstyr, der understøtter ensartet output på tværs af korrugerede rustfri stålrør og rørfittings produktlinjer. Som leverandør af korrugerede rustfrit stålrør til gasrør og gasrørfittings-firma arbejder Zhenlong med et R&D-, design- og produktionsteam, der understøtter OEM-korrugerede rustfrit stålrør og tilpassede korrugerede rustfrit stålrørsprogrammer for partnere på tværs af flere regioner.
Ofte stillede spørgsmål
Det er et fleksibelt metalrør med et rillet vægmønster, der bruges til at transportere gas gennem en bygning med færre samlinger end et stift rør.
Det bruges til bolig- og let kommerciel gasdistribution, dirigering af forsyning fra en måler eller manifold til individuelle apparater.
Ja, korrugerede rør af rustfrit stål er meget brugt til naturgasdistribution på tværs af boliger og lette kommercielle bygninger.
Ja, korrugerede slanger bruges også i propansystemer, efter den samme generelle ruteføring og monteringsmetode som naturgasinstallationer.
Korrekt installeret slange er designet til langvarig service, med rustfri stålkonstruktion, der understøtter langvarig brug under normale forhold.
Ja, kernen i rustfrit stål giver stærk modstandsdygtighed over for korrosion sammenlignet med mange traditionelle rørmaterialer.
Bølgeformede rør er fremstillet til at håndtere typiske gastrykområder i boliger og lette kommercielle områder inden for dens nominelle specifikation.
Rør er tilgængelig på tværs af en række nominelle diametre, der er dimensioneret til at matche forskellige flowkrav og apparatbelastninger.
Mekanisk krympe- og kompressionsfittings er den mest almindelige forbindelsesmetode, der forsegler røret uden lodning eller slaglodning.
